聚四氟乙烯（PTFE）的相关性能

2020-05-19 10:07:50

次

聚四氟乙烯（PTFE）的机械性能相对较软。具有非常低的表面能。PTFE具有一系列优异的性能：（1）耐高温性：长期使用温度200〜260度；（2）耐低温性：-100度仍然柔软；（3）耐腐蚀性：耐王水和所有有机溶剂；（4）耐候性：延长塑料的老化寿命；（5）高润滑：塑料中的摩擦系数最小（0.04）；（6）不粘：在固体材料中具有最小的表面张力，不粘附任何物质；（7）具有生理惰性；它具有出色的电气性能，是理想的C类绝缘材料，厚厚的报纸可以阻挡1500V的高压。

聚四氟乙烯具有极高的耐化学性，例如在浓硫酸，硝酸，盐酸，甚至王水中煮沸，其重量和性能均保持不变，并且仅在300℃时几乎不溶于大多数溶剂。可溶于所有烷烃（约0.1g / 100g）。 PTFE不吸湿，不易燃，并且对氧气和紫外线极为稳定，因此具有出色的耐候性。值得注意的是，聚四氟乙烯不能耐受在强还原性气氛中熔化的碱金属，氨碱溶液（碱金属溶解在液态氨中），某些氟化物（如TFA），萘钠盐等会迅速腐蚀聚四氟乙烯制品。PTFE在很宽的频率范围内的介电常数和介电损耗非常低，击穿电压，体积电阻率和耐电弧性很高。

聚四氟乙烯的抗辐射性差，并且在高能辐射后会降解。聚合物的电气和机械性能大大降低。聚四氟乙烯是通过四氟乙烯的自由基聚合反应制得的。工业聚合反应是在大量水的存在下搅拌进行的，以分散反应热并促进温度控制。聚合通常在40-80℃和3-26kgf / cm 2的压力下进行。可以将无机过硫酸盐和有机过氧化物用作引发剂，还可以使用氧化还原引发系统。每摩尔四氟乙烯聚合放热171.38kJ。分散聚合需要添加全氟表面活性剂，例如全氟辛酸或其盐。

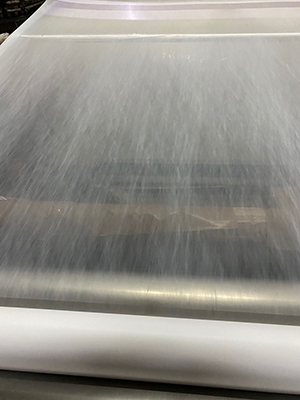

PTFE
