聚四氟乙烯膜和聚酰亚胺膜之间有哪些区别?

聚酰亚胺膜包括苯基聚酰亚胺膜和联苯聚酰亚胺膜两种。前者是美国杜邦公司的产品，商品名Kapton，由均苯四酸二酐和二苯醚二胺制备。 后者由日本宇部工业公司以商品名Upilex生产，由联苯四甲酸二酐和二苯醚二胺（R型）或间苯二胺（S型）制成。 膜的制备方法如下：将聚酰胺酸溶液流延成膜并拉伸后，在高温下酰亚胺化。 膜是黄色透明的，相对密度为1.39〜1.45。 它具有极好的耐高温，辐射，化学腐蚀和电绝缘性能。 它可以在250〜280℃的空气中长时间使用。 玻璃化温度为280°C（Upilex R），385°C（Kapton）和500°C以上（Upilex S）。 抗张强度在20°C时为200 MPa，在200°C时大于100 MPa。它特别适用于柔性印刷电路板基板以及各种耐高温电动机和电绝缘材料。

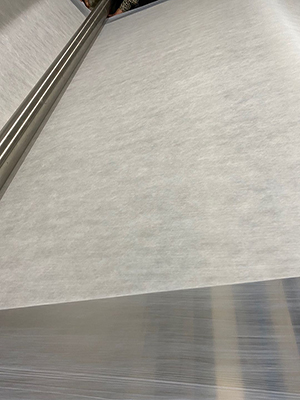

聚四氟乙烯薄膜是由聚四氟乙烯树脂制成的，方法是将其成型，烧结并冷却成坯料，然后将其旋转和滚动。 膜和非取向膜是卷绕后的取向膜。非取向膜的压延是半取向膜的压延的1.1-1.8倍。 PTFE膜用作电容器电介质，电线绝缘，电气仪表绝缘和垫片。它具有较高的结晶度，紧密排列的分子和较小的孔隙率，从而大大改善了PTFE膜。 铁氟龙胶卷分为铁氟龙彩色胶卷，铁氟龙活化胶卷和F46胶卷。 铁氟龙彩色薄膜是由PTFE树脂和一定量的着色剂制成，模制并烧结成坯料，然后卷成红色，绿色，蓝色，黄色，紫色，棕色，黑色，橙色，白色三色PTFE或非 定向彩色膜。 尽管在PTFE彩色膜中添加了一定量的着色剂，但它仍然具有良好的电绝缘性，并且适用于电线，电缆和电气设备的绝缘和分类。 尽管在PTFE彩色膜中添加了一定量的着色剂，但它仍然具有良好的电绝缘性，并且适用于电线，电缆和电气设备的绝缘和分类。  PTFE活化膜是由PTFE膜，填充膜和有色膜制成的膜，然后进行表面活化处理。 在产品中添加颜料，玻璃纤维，碳纤维，石墨，青铜粉和其他填料。 经过活化处理以进一步提高性能后，可以将其与橡胶，金属等复合，也可以根据设计要求制作特殊的胶带。 广泛应用于轻工，军工，航天，油田等领域。F46膜具有电压强度和击穿电压的最显着优势。 用于电容器电介质，用作电线绝缘，电气仪表绝缘，密封垫片。 通过用压延机压延PTFE膜并通过热辊压延来形成取向膜。 结晶度高，致密分子取向和小孔隙率。 因此，PTFE薄膜得到了很大的改善，特别是电抗压强度更加明显。
